風力発電への応用
― Doubly-fed induction generator for wind turbine applications ―

電力システム

概要

電力網と接続された風力発電システムの、DFIG（doubly-fed induction generator）の実行を行う事例です。

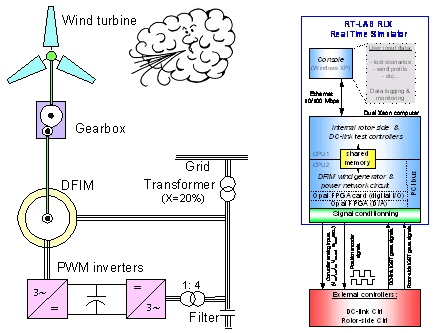

モデルの説明

二次励磁形誘導発電機、トランス、二次励磁形誘導発電機はSimscape Electrical™(旧SimPowerSystems™)を使ってモデル化されています。２個のPWMインバータは、Time Stamped Bridgesを使ってモデル化されています。

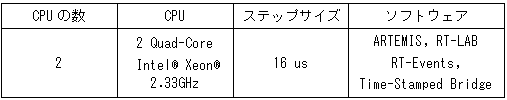

この例では２つのCPUを使っています。一つはハイパワーシステムを模擬し、もう一方は二つのPWMインバータコントローラを模擬します。どちらの場合もキャリア周波数は２KHｚで、シミュレーションステップサイズは５０μsecです。

検証

DFIG（doubly-fed induction generator）は風力発電関係で最も一般的に使われています。このモデルは風力発電の模擬に使われます。風力発電モデルを接続することで、DFIGのコントロールや特性、　最大風力、WTG上の低電圧、接続部分の電力補償、無効電力補償等の検証が可能です。
