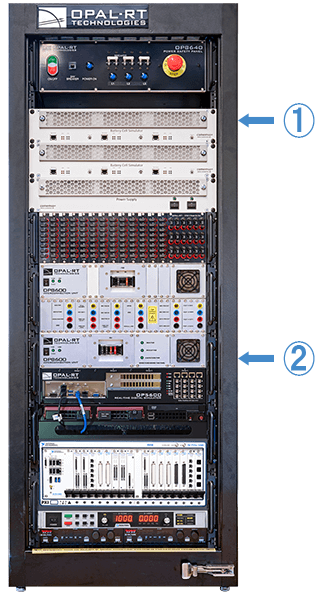

バッテリーマネジメントシステムHILS

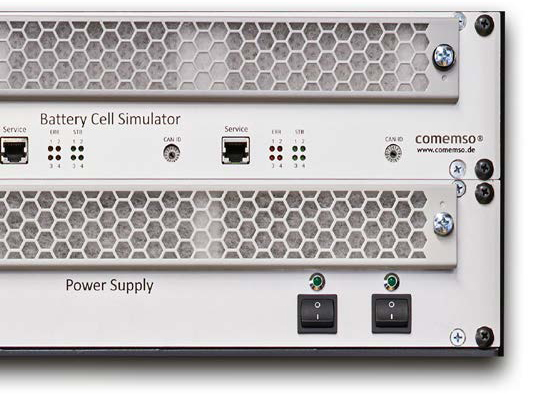

バッテリーセルエミュレーター

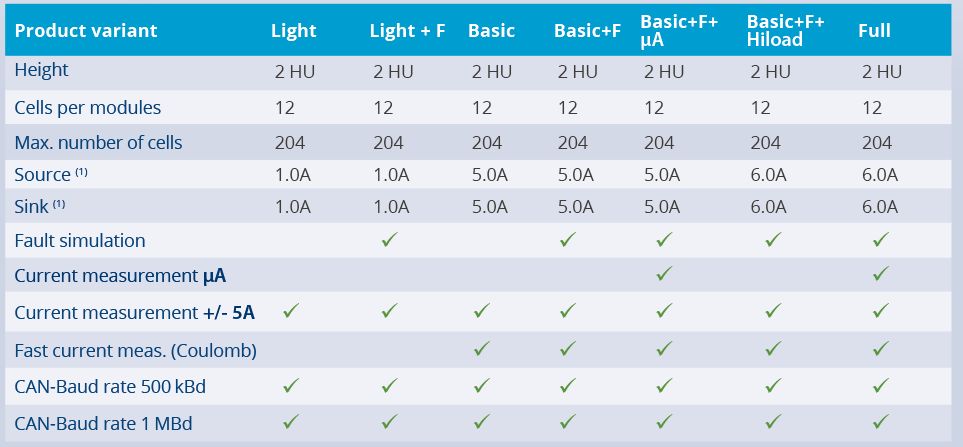

コンパクトバッテリーセルシミュレータオプションの概要

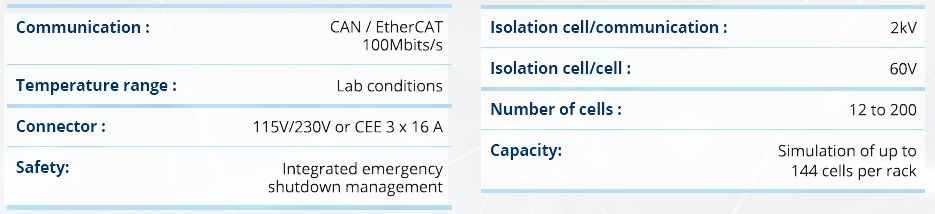

技術データ

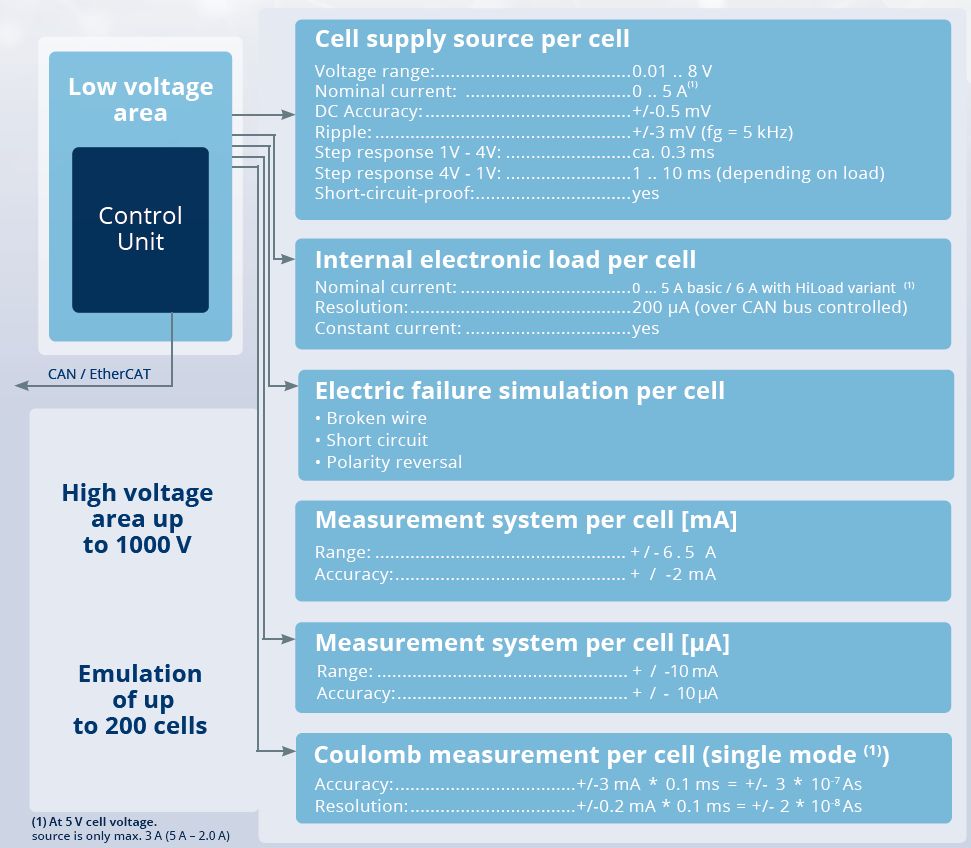

技術データ概要

BMS テストにおけるリアルタイム シミュレーションの利点

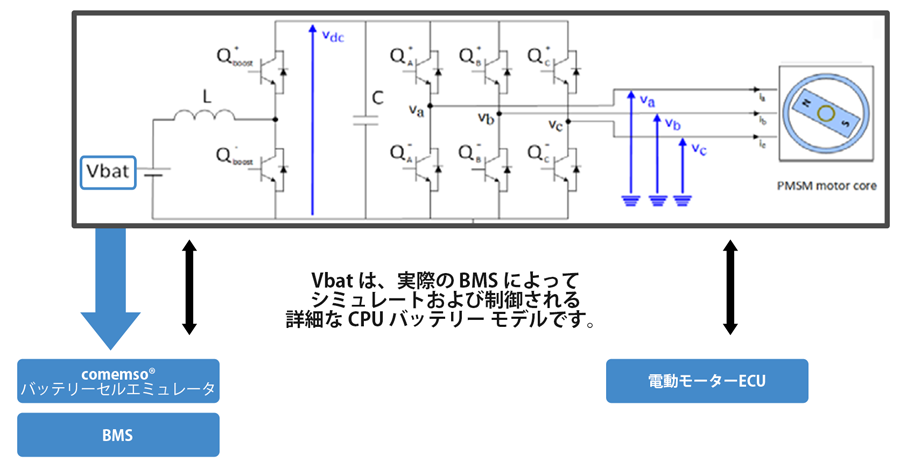

テスト機能を拡張するための高忠実度のパワー エレクトロニクスとモーターを使用して、BMS HIL テストの範囲を拡張

パワー エレクトロニクスのリアルタイム シミュレーションは、依然として HIL シミュレーションにおける最大の課題の 1 つとなっています。

PWM 周波数をキャプチャする I/O 機能、閉ループ シミュレーションの全体的なレイテンシ、結合スイッチの数学的解決、および複雑なパワー エレクトロニクス コンバータのすべてのステージでの故障挿入は、この進化する業界の複雑さの一部にすぎません。

OPAL-RT は、EVおよびエネルギーストレージのテストと研究のためのスケーラブルなソリューションを提供します。

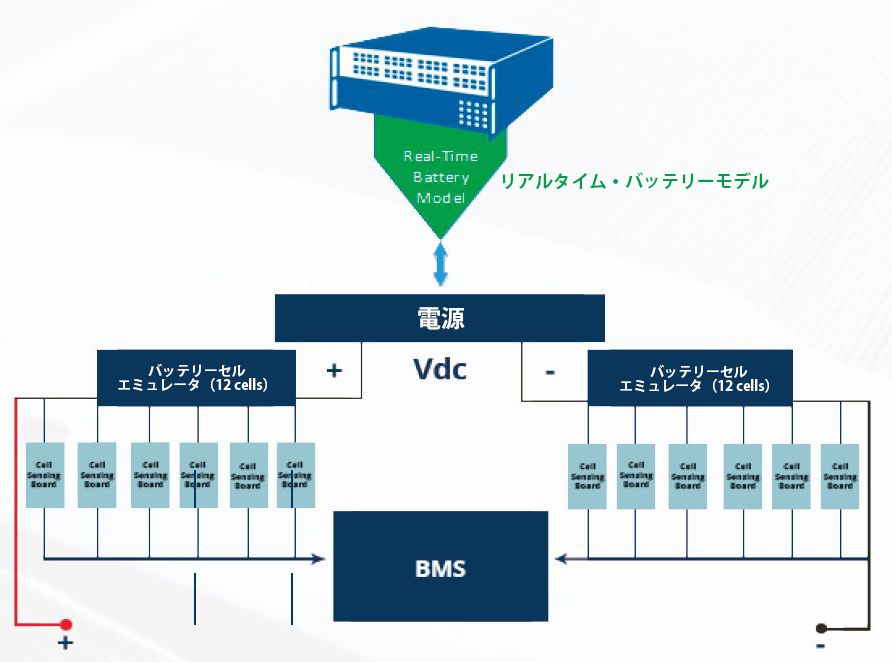

コスト削減; Comemso® セルエミュレータと パワーHIL を組み合わせる

パワー・ハードウェア・イン・ザ・ループ (PHIL) シミュレーションは、HIL の自然な拡張を表しており、リアルタイム シミュレーション環境は、低電圧、低電流の信号だけでなく、あらゆるテスト対象デバイス (DUT)のタイプの信号に必要な電力も交換できます。

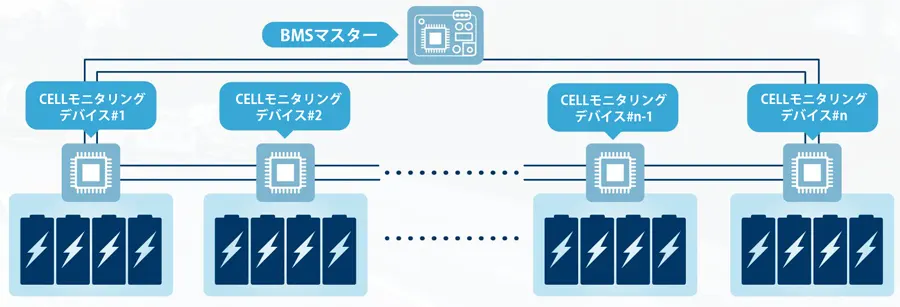

セル モニタリング デバイス エミュレーション(CMDE)

BMS テストベンチの顧客 OPAL-RT は、Analog Devices, Inc. (ADI) などの主要ブランドの BMS セル モニタリング デバイスの独自のエミュレーションを開発しました。

OPAL-RTのNI VeriStand用CMDEアドオンを使用すると、SPI通信デイジーチェーンの整合性を維持しながら、isoSPI™を使用してバッテリセルとBMSチップセットレジスタコマンドをエミュレートすることで、BMS制御を迅速にテストおよび検証できます。

さらに、CMDE アドオンにより、物理的な Comemso セルを実際の BMS チップセットに接続できるようになり、残りのデイジーチェーンがエミュレートされます。
CMDE ツールはコストを削減し、テスト範囲を拡大することで、ユーザーが BMS ソフトウェアを検証し、厳しい期限を守ることができるようにします。

BMS テストベンチの顧客
